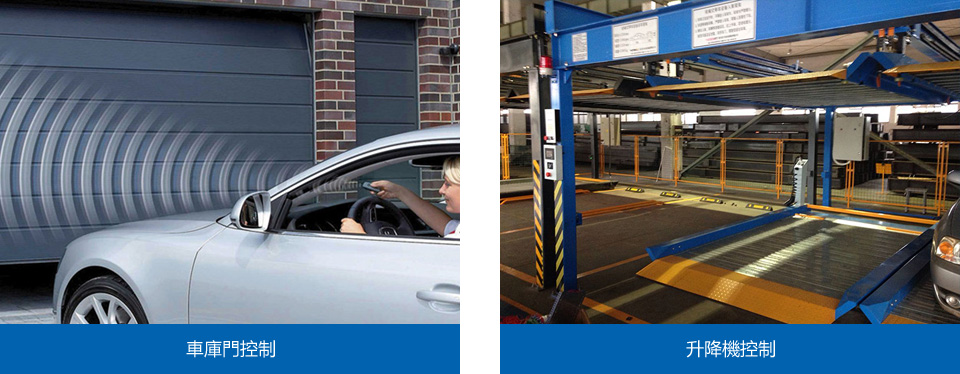

APPLICATIONS

應用

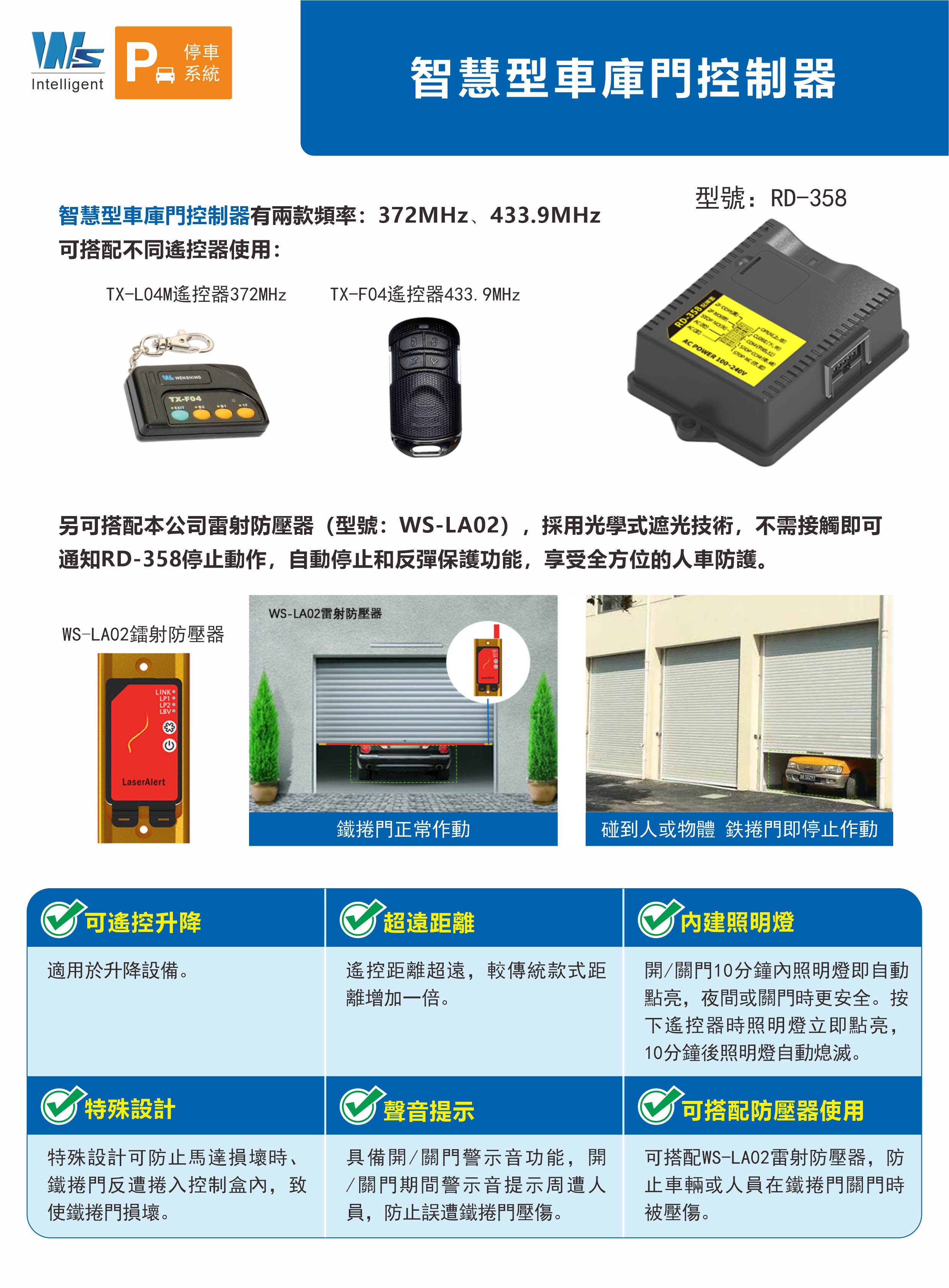

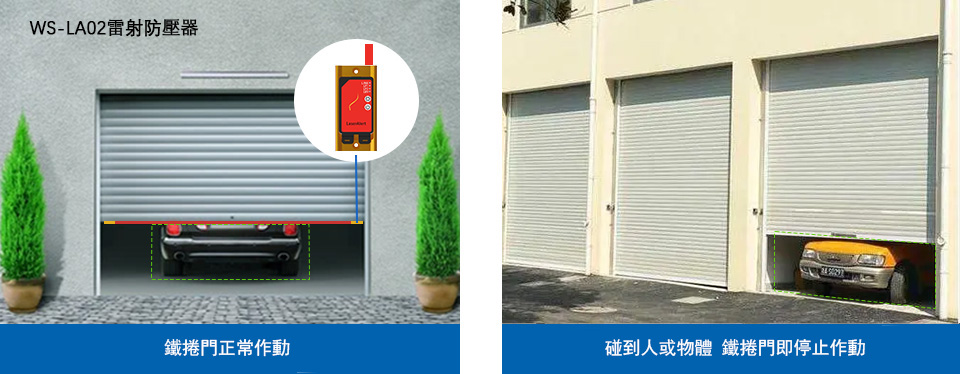

搭配WS-LA02雷射防壓器，關門時如碰到人或物體，鐵捲門即停止作動。

RD-358車庫門控制器

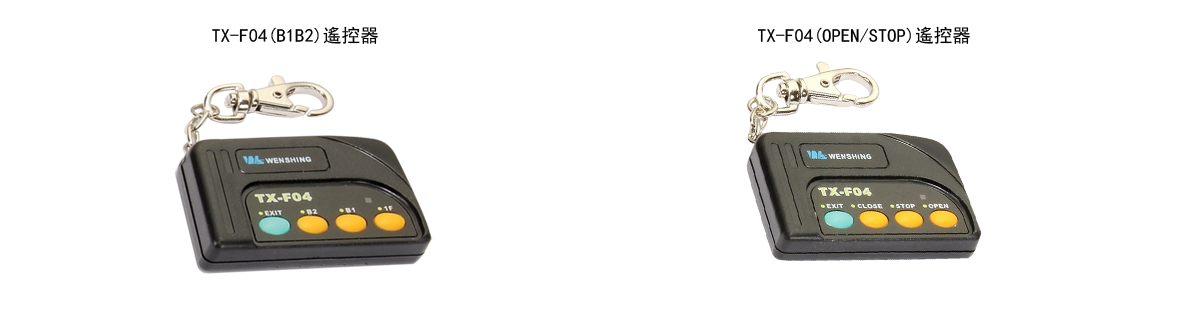

搭配遙控器

功能介绍

工作頻率：372MHz

模式設定：

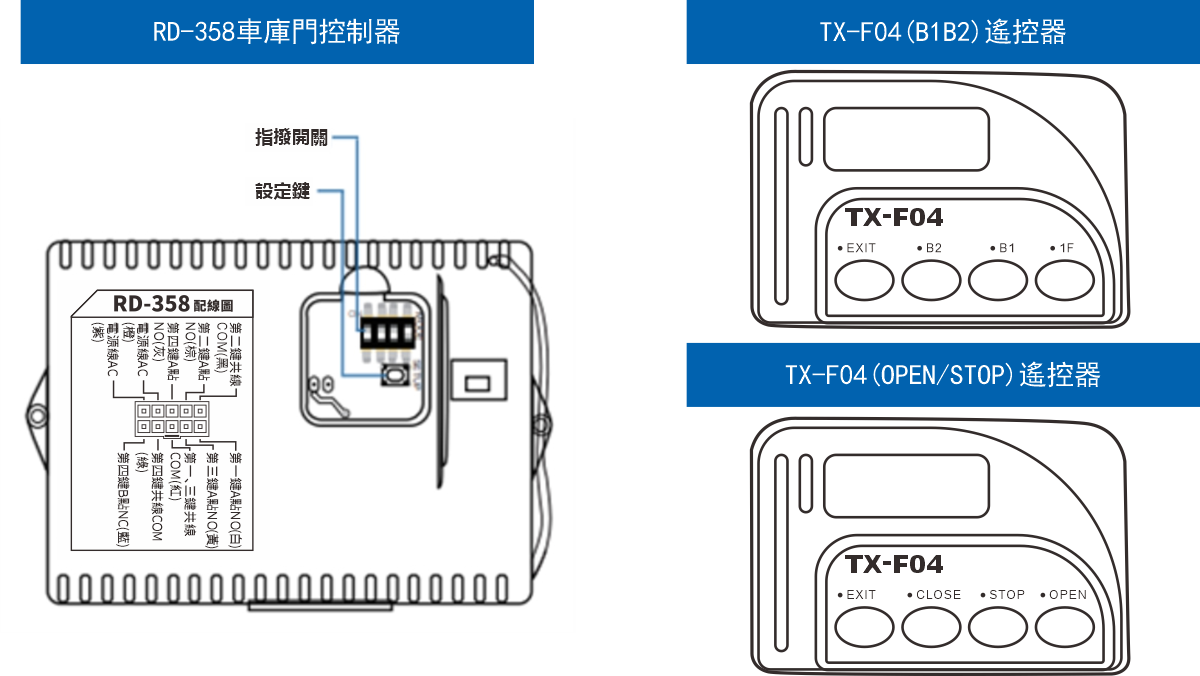

• 打開RD-358小蓋子。

• RD-358指撥開關出廠標準模式為2、4。

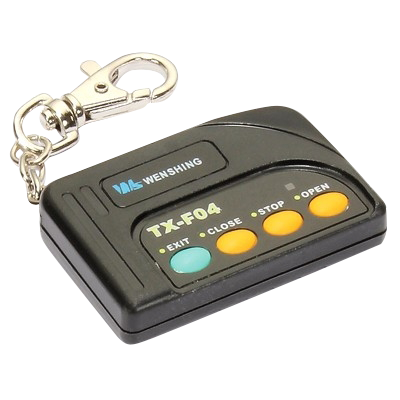

• 將RD-358與TX-F04準備在旁，準備配對之用。

• 按著RD-358白色「設定鍵」不放，此時右側LED指示燈會閃爍白光；再按一下TX-F04「1F」按鍵後放開（不論TX-F04密碼為何，只需按「1F」鍵即可將原有密碼學習到RD-358中），待RD-358發出”嗶”一聲，代表配對成功，設定完成，即可使用。

啟動照明燈：開關門時RD-358照明燈將自行啟動10分鐘，避免夜間或黑暗所造成的危險，按遙控器任一按鍵，照明燈即會立即點亮，10分鐘後自動熄滅。

雷射防壓器（選配）：安裝在鐵捲門下方，當鐵捲門上升或下降時如檢測到有異物遮擋，即會發出警報音並遙控RD-358繼電器觸發stop動作，當遮擋物離開後警報音即結束。

模式表一：RD-358車庫門控制器配對TX-F04遙控器

指撥開關				功能說明
指撥1	指撥2	指撥3	指撥4

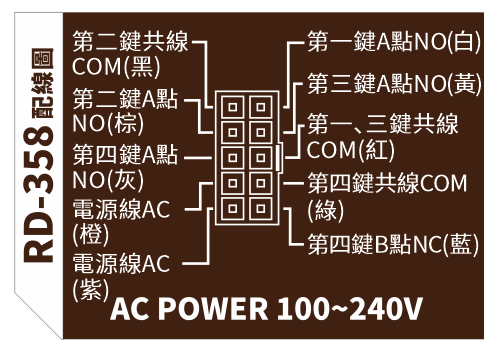

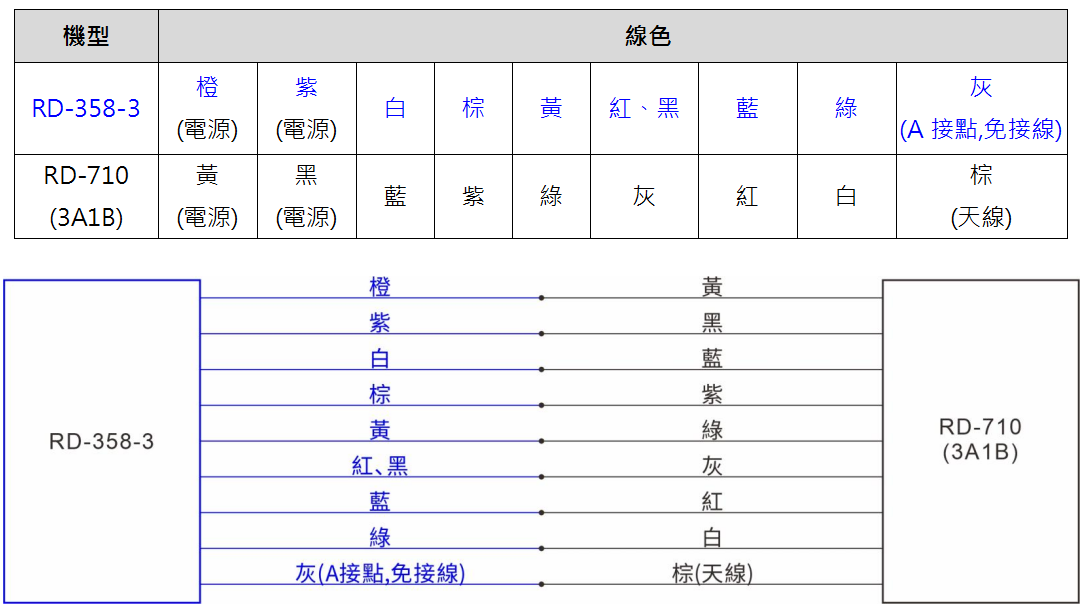

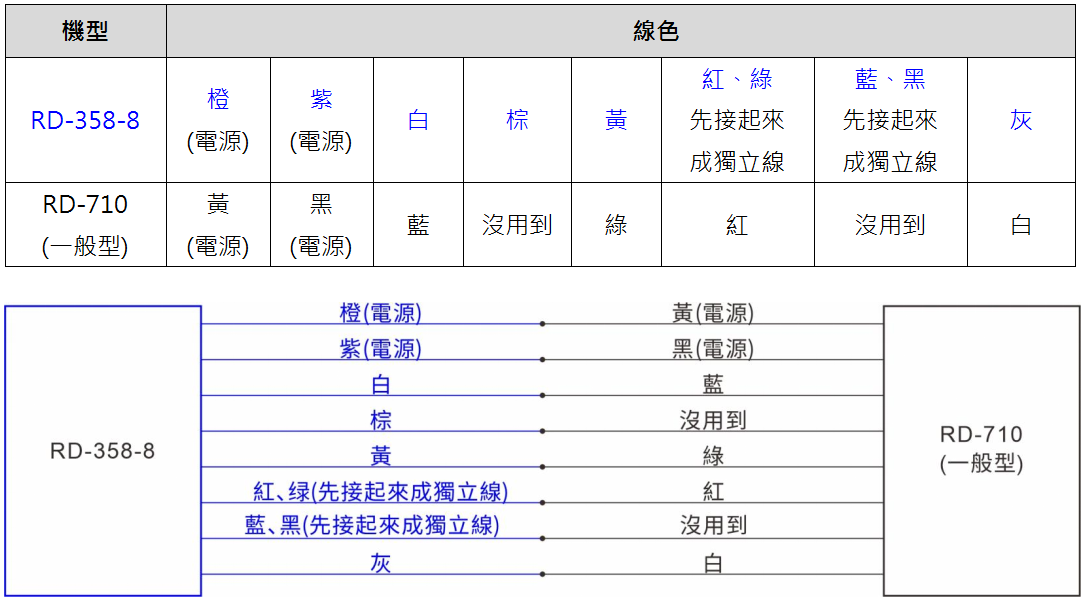

X	ON	X	ON	停NC接藍線和綠色共線。可對應RD-710(3A1B)

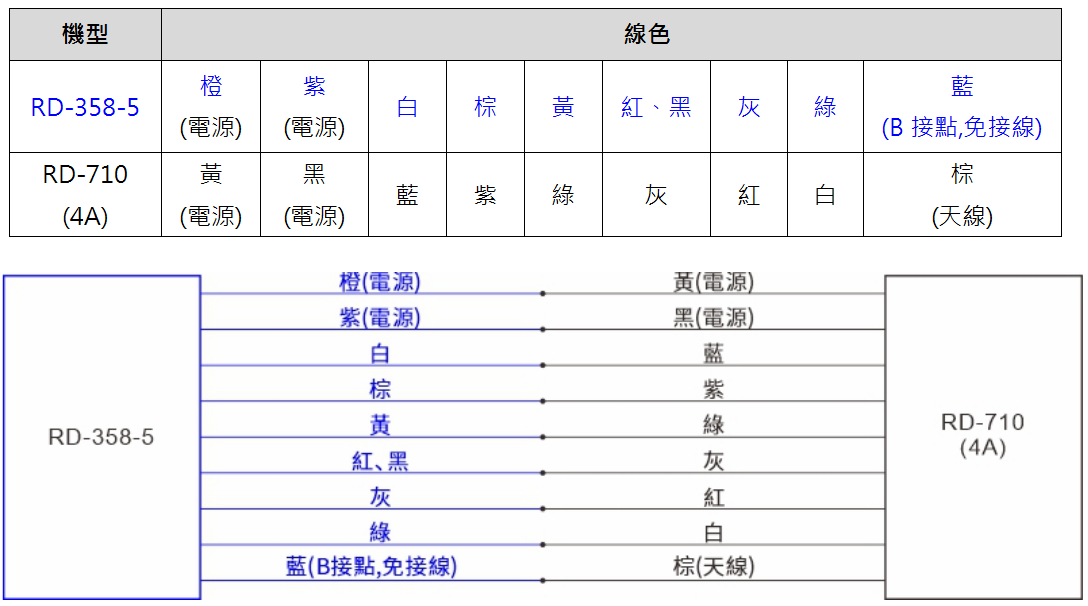

X	ON	X	ON	停NO接灰線和綠色共線。可對應RD-710(4A)
X	X	X	ON	可對應RD710(一般型)

工作頻率：433.9MHz

模式設定：

• 打開RD-358小蓋子。

• RD-358指撥開關出廠標準模式為2、4。

• 將RD-358與TX-L04M準備在旁，準備配對之用。

• 按RD-358「設定鍵」不放，2秒後RD-358的LED指示燈白燈慢閃，表示等待配對中。

l• 此時按遙控器（型號：TX-L04M）「設定鍵」開始配對，待RD-358發出”嗶”一聲，代表配對成功，設定完成，即可使用。

啟動照明燈：開關門時RD-358照明燈將自行啟動10分鐘，避免夜間或黑暗所造成的危險，按遙控器任一按鍵，照明燈即會立即點亮，10分鐘後自動熄滅。

雷射防壓器(選配)：安裝在鐵捲門下方，當鐵捲門上升或下降時如檢測到有異物遮擋，即會發出警報音並遙控RD-358繼電器觸發stop動作，當遮擋物離開後警報音即結束。

模式表二：RD-358車庫門控制器配對TX-F04M遙控器

指撥開關				功能說明
指撥1	指撥2	指撥3	指撥4
不撥	不撥	不撥	不撥	按鍵1為上，按鍵3為停(不保持)，按鍵3為下，按鍵4為停(自保持)，再按一次按鍵4、繼電器即跳開。
ON	不撥	不撥	不撥	按鍵1為上，按鍵3為停，按鍵2為下，按鍵4為連動(如不需連動功能則按按鍵4，意即每一個按鍵都可個別控制繼電器的動作)。
不撥	不撥	ON	不撥	啟動自動關門功能，按鍵1為上，按鍵3為停，按鍵2為下，門開啟至頂10秒即自動下降。
ON	不撥	ON	不撥	啟動自動關門功能，按鍵1為上，按鍵3為停，按鍵2為下，門開啟至頂15秒即自動下降。
不撥	ON	ON	不撥	啟動自動關門功能，按鍵1為上，按鍵3為停，按鍵2為下，門開啟至頂30秒即自動下降。
ON	ON	ON	不撥	啟動自動關門功能，按鍵1為上，按鍵3為停，按鍵2為下，門開啟至頂90秒即自動下降。
X	X	X	ON	指撥4單獨啟用捲門防捲入功能時，RD-358會自動記錄開門和關門時間。如果時間超過3秒，門便會自動停止，並發出警報音及燈光提示，直到按下遙控器上的任一按鈕，警報便解除。

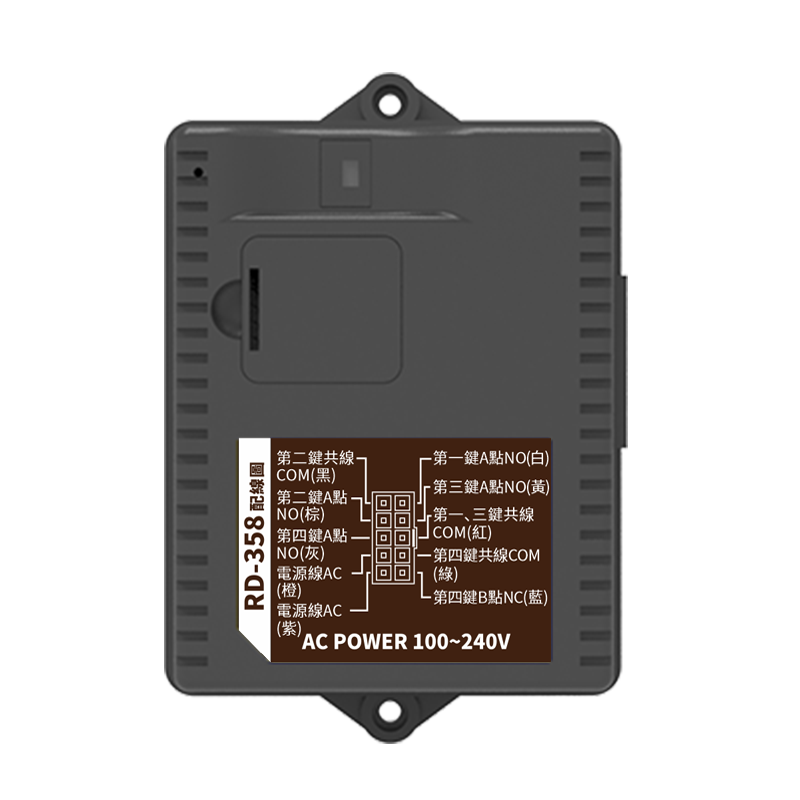

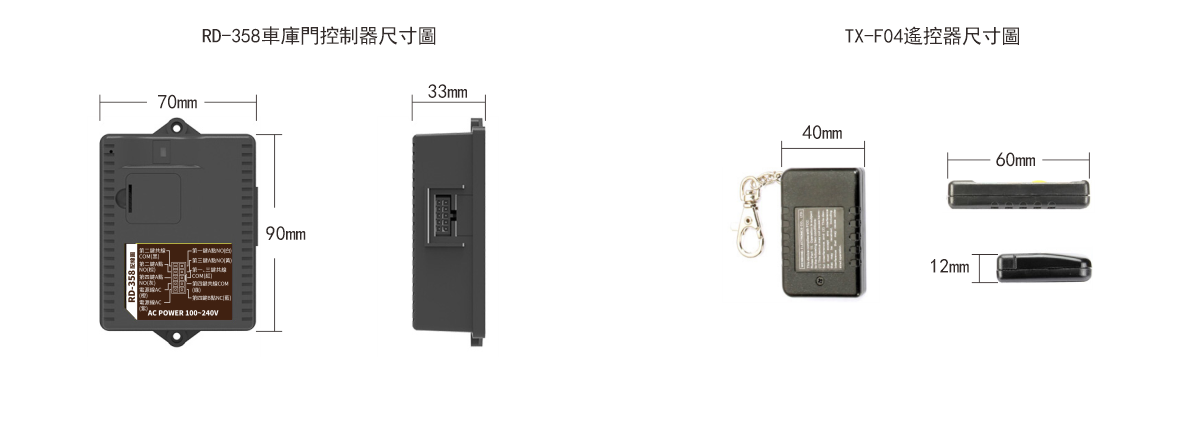

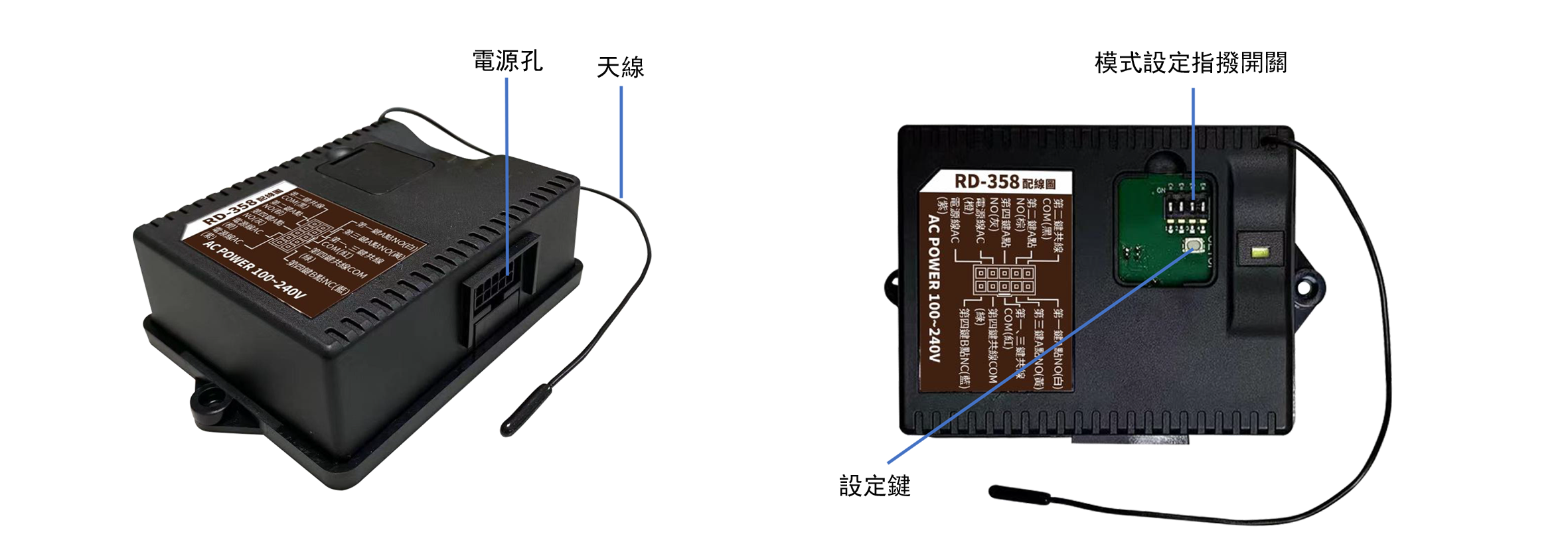

APPEARANCE

產品外觀
